現在很多DVR與NVR有報警輸入輸出功能，可以外接各種有線探頭，如門磁、煙感、紅外等，報警輸出可以接警燈、警號等，這個功能很實用，但很多用戶沒有應用這個功能，其它這個功能只需很簡單的設置就可以襪了，下面是以?？礜VR為例實現這個功能的接線方法，文章結尾附有?？礜VR實現報警輸入輸出的詳細操作視頻。

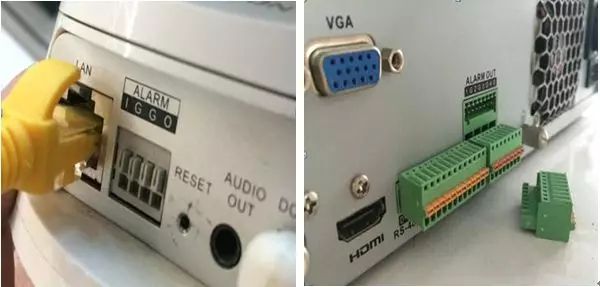

　　1、先判斷錄像機是否有報警輸入輸出接口可以從錄像機面板上判斷。

　　2、接口類型。

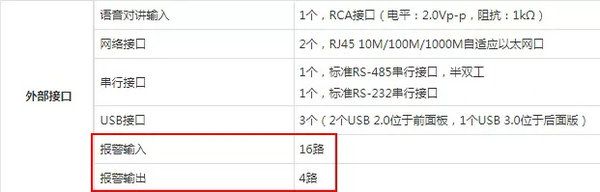

　　3、詳細參數可查看報警輸入報警輸出路數。

　　錄像機報警輸入報警輸出接線，注意：接線之前記得給設備斷電。

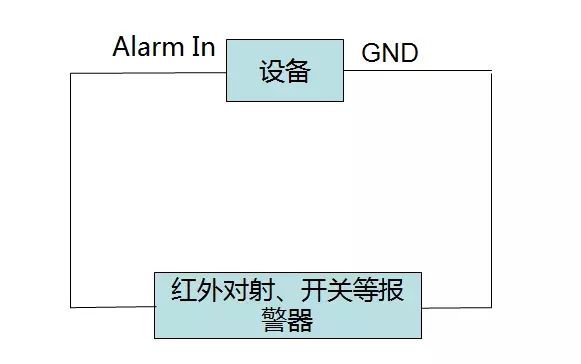

　　1、錄像機報警輸入接線。

　　常見的報警輸入設備：紅外探測器(紅外對射)，電子圍欄，門磁，煙感等。報警輸入只需要接入一個開關量信號，所以不區分正負極，Alarm In和GND直接和報警輸入設備的接線連接即可。(報警輸入設備是否需要供電根據報警輸入設備本身確定。)

　　2、錄像機報警輸出接線

　　常見報警輸出設備：警號(喇叭)，報警燈。

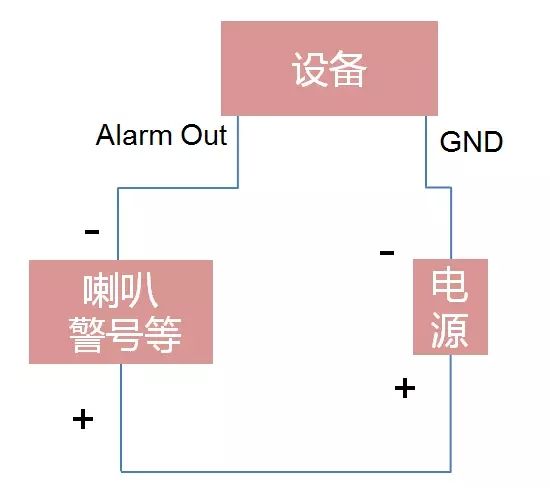

　　1)報警輸出設備直流供電：

　　a.錄像機的Alarm Out接喇叭或警號的負極

　　b.喇叭或警號的正極接電源的正極

　　c.電源的負極接設備的GND接口

　　注意：如果是直流的報警輸出應該在12V 1A這個范圍內。

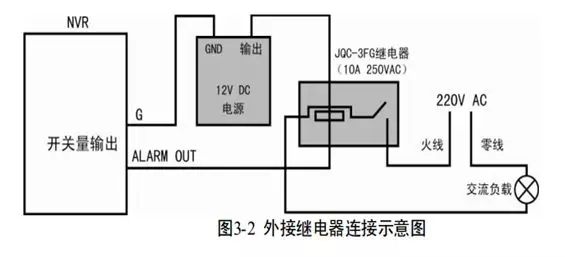

　　2)報警輸出設備交流供電：

　　需要將主板上的短接子斷開(分別為JPA1、 JPA2、 JPA3、 JPA4)，且外加繼電器連接。

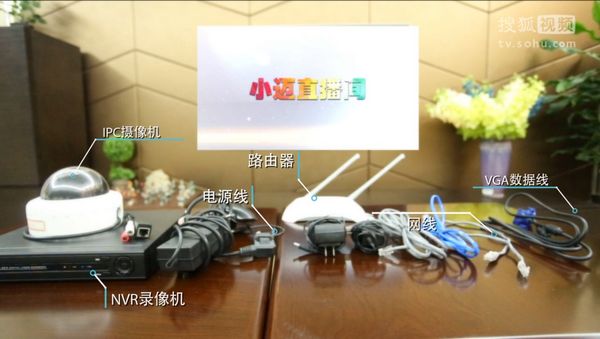

　　最后下面附上?？礜VR報警輸入輸出接線方法的視頻，請查看

?？礜VR報警輸入報警輸出接線方法視頻
